第三节 预应力混凝土结构

    第4.3.1条 预应力钢筋应采用粗实线或2mm直径以上的黑圆点表示.图形轮廓线应采用细实线表示。当预应力钢筋与普通钢筋在同一视图中出现时，普通钢筋应采用中粗实线表示。一般构造图中的图形轮廓线应采用中粗实线表示。

    第4.3.2条 在预应力钢筋布置图中，应标注预应力钢筋的数量、型号、长度、间距、编号。编号应以阿拉伯数字表示。编号格式应符合下列规定。

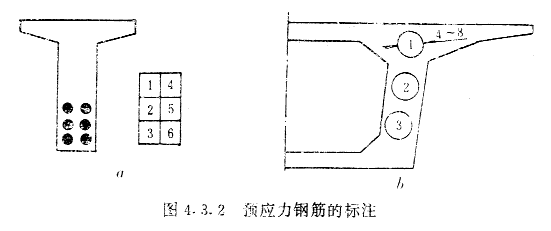

    一、在横断面图中，宜将编号标注在与预应力钢筋断面对应的方格内(图4.3.2a)。

    二、在横断面图中，当标注位置足够时，可将编号标注在直径为4～8mm的圆圈内(图4.3.2b)。

    三、在纵断面图中，当结构简单时，可将冠以N字的编号标注在预应力钢筋的上方。当预应力钢筋的根数大于1时,也可将数量标注在N字之前；当结构复杂时，可自拟代号，但应在图中说明。

    第4.3.3条 在预应力钢筋的纵断面图中，可采用表格的形式，以每隔0.5～1m的间距，标出纵、横、竖三维坐标值。

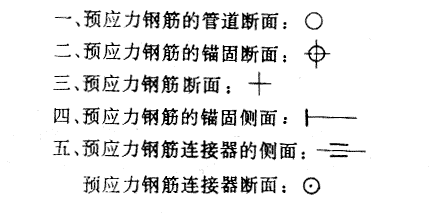

    第4.3.4条 预应力钢筋在图中的几种表示方法应符合下列规定：

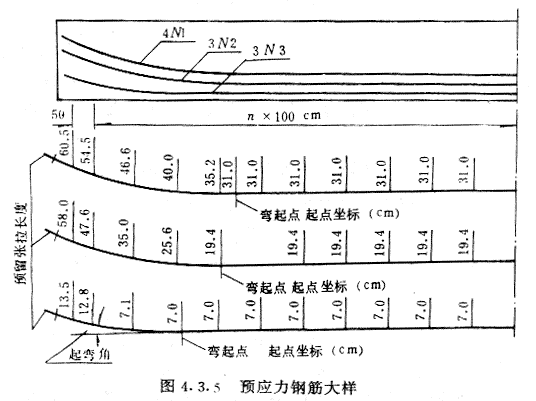

    第4.3.5条 对弯起的预应力钢筋应列表或直接在预应力钢筋大样图中,标出弯起角度、弯曲半径切点的坐标(包括纵弯或既纵弯又平弯的钢筋)及预留的张拉长度(图4.3.5)。
