第八节 视图

第2.8.1条 为考虑国际技术交流的需要，本条参照ISO 128国际标准，增列了第三角正投影。

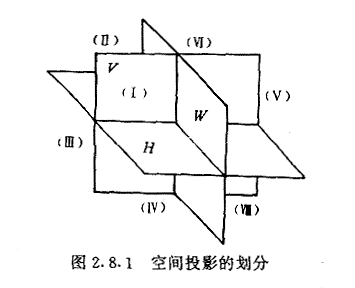

第三角正投影顺序为：观察者→投影面→物体。而第一角投影的顺序为：观察者→物体→投影面。国际上两种投影通用。我国工程技术界常用第一角投影。所谓第一角、第三角的含义是，将三维体系中的三个投影面分别扩展，把空间划分为八个部分，称为第一角，其余按规定顺序称为第二角、第三角……第八角（图2.8.1）。

第2.8.2条 视图的选择有多种，本条仅提出选用原则，由工程技术人员根据需要自行选用。

第2.8.3条 为使图面更加清晰，沿用以往画法，将断面代号统一规定为英文字母或等线体的阿拉伯数字，对断面和剖面的标注进行了规定并将图名下的粗、细实线规定与图名齐平，以求图面美观、统一。

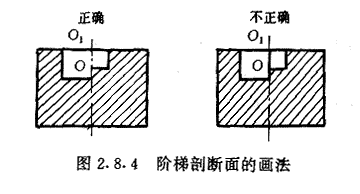

第2.8.4条 本条增列了阶梯剖的内容。此内容系参照国家标准《机械制图》GB 4457.5-84的有关条文增列。文中所述“平面转折处产生的交线”系指图中标有O1一O的线段（图2.8.4）。

第2.8.5条 从工程适用及制图方便的角度出发，当图形为“半”或“1/2”被剖切后，规定仍是原完整图形。

第2.8.6条、第2.8.7条 主要参照ISO 4069国际标准及国内有关标准制订了阴影线的几种画法。

第2.8.8条 本条系根据国内有关部门制图标准，整理归纳而成。条文中归纳了四种类型视图的简略画法。对长而大的图形，当用折断线缩短图形时，其布设的钢筋尺寸及图形本身的尺寸，统一规定按原长标注。

第2.8.9条 当土体或锥坡遮挡视线时，若用虚线表示，将使线型混乱不清，为使视图更加明晰和方便制图，特制订本条。

第2.8.10条 当需用虚线表示视图时，为使图形清楚、易懂，特规定仅绘制主要结构或离视图近的第一层次不可见图线。
