第六节 比例

    第2.6.1条 绘图的比例，应为图形线性尺寸与相应实物实际尺寸之比。比例大小即为比值大小，如1∶50大于1∶100。

    第2.6.2条 绘图比例的选择，应根据图面布置合理、匀称、美观的原则，按图形大小及图面复杂程度确定。

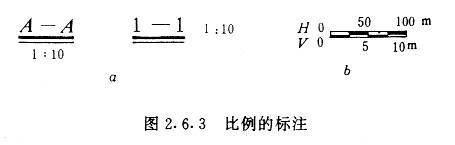

    第2.6.3条 比例应采用阿拉伯数字表示，宜标注在视图图名的右侧或下方，字高可为视图图名字高的0.7倍(图2.6.3a)。

    当同一张图纸中的比例完全相同时，可在图标中注明，也可在图纸中适当位置采用标尺标注。当竖直方向与水平方向的比例不同时，可用V表示竖直方向比例，用H表示水平方向比例(图2.6.3b)。
