第二节 图标及会签栏

    第2.2.1条 图标应布置在图框内右下角(图2.1.1)。图标外框线线宽宜为0.7mm；图标内分格线线宽宜为0.25mm。

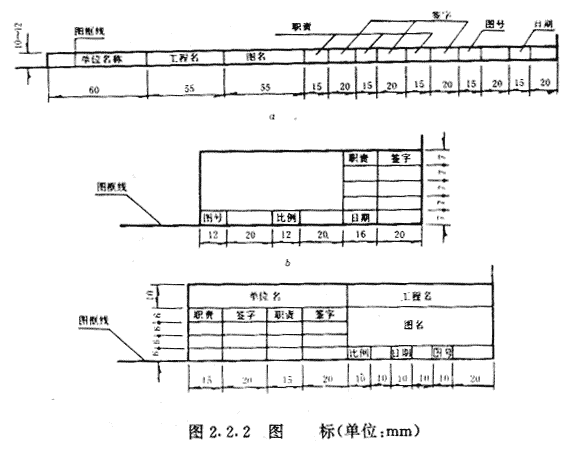

    第2.2.2条 图标应采用图2.2.2所示中的一种。

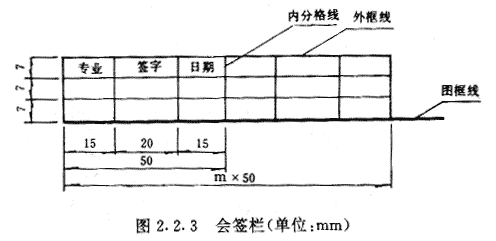

    第2.2.3条 会签栏宜布置在图框外左下角(图2.1.1)，并应按图2.2.3绘制。会签栏外框线线宽宜为0.5mm；内分格线线宽宜为0.25mm。

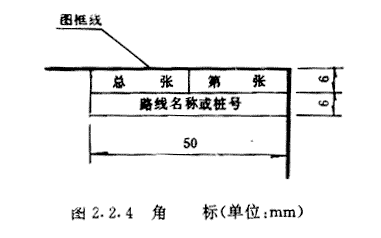

    第2.2.4条 当图纸需要绘制角标时，应布置在图框内的右上角，角标线线宽宜为0.25mm(图2.2.4)。
